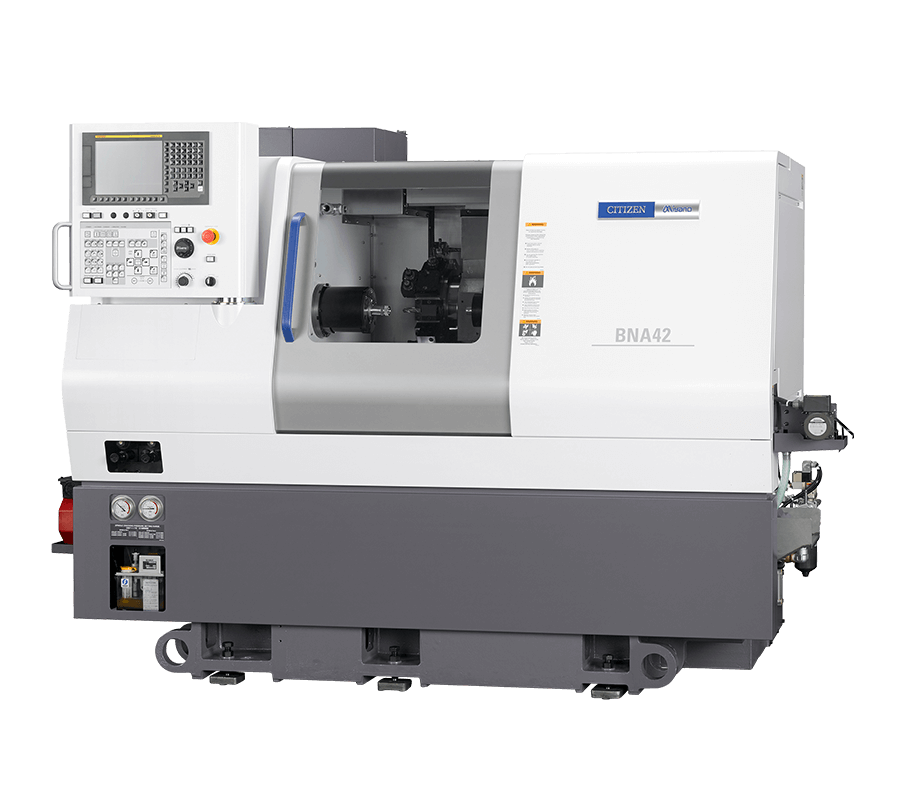

Miyano BNA42S5
宫野BNA42S5型：由2个主轴及1个转塔刀架构成，经由过程进步底座与转塔的刚性，根基机能获得了晋升。

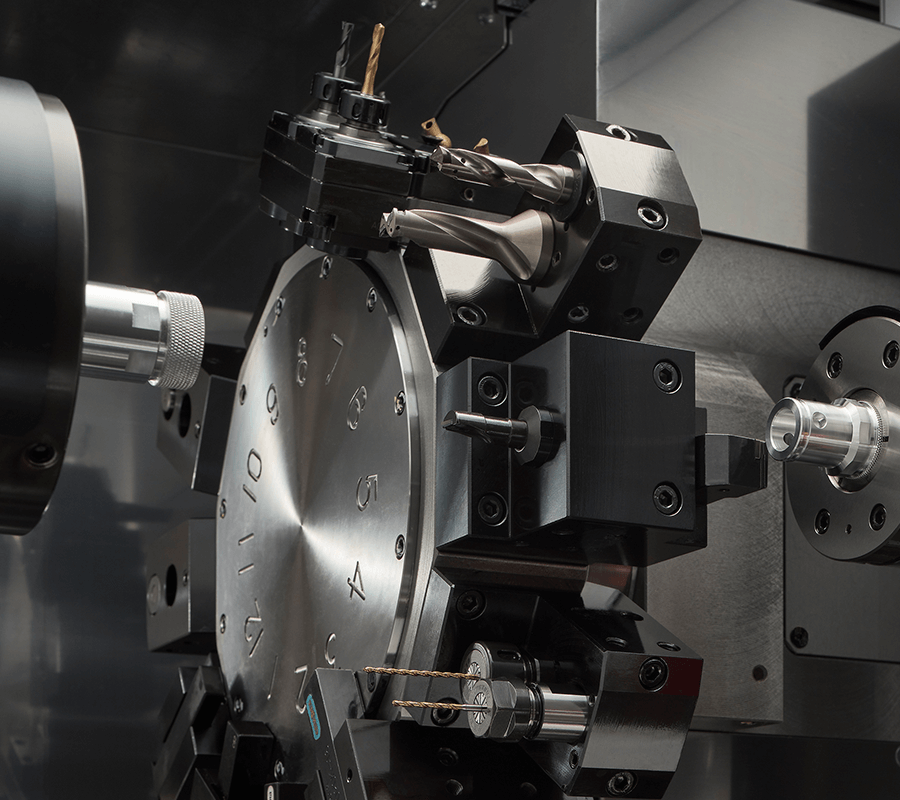

宫(gong)野BNA42S5作为加(jia)工(gong)关头的(de)床体担当了Miyano品牌传(chuan)统的(de)平板布局。扩展(zhan)尺寸，增(zeng)添分量，阻(zu)尼增(zeng)大(da)；扩展(zhan)到12个站(zhan)的(de)搭载Y轴的(de)转(zhuan)塔刀架(jia)经由(you)过程丰硕的(de)东(dong)西和(he)包含堆叠加(jia)工(gon𝐆g)在(zai)内的(de)摆布同时加(jia)ꦗ工(gong)，完成了***能；BNA系(xi)列的(de)刀具支架(jia)与(yu)扭转(zhuan)刀具能够(gou)通用(yong)，也确保了法式的(de)交换(huan)性。
产物规格
副产物统计表| 宫野机床型号 | BNA-42S5 | |
|---|---|---|
| ***大加工长度 | 100mm | |
| 標準加工直径（掌握径） | SP1 | ø42mm |
| SP2 | ø34mm | |
| 刀塔挪动路程 | X轴 | 140mm |
| Z轴 | 285mm | |
| 反面主轴挪动路程 | B（Z2）轴 | 360mm |
| 主轴数 | 2 | |
| 主轴扭转速率 | SP1 | 60～6,000min-1 |
| SP2 | 50～5,000min-1 | |
| 夹具尺寸 | SP1 | 5" |
| SP2 | 4" | |
| 刀具台数 | 1 | |
| 刀具台情势 | 12角刀塔 | |
| 利用的东西尺寸 | □20mm | |
| 刀架孔的尺寸 | ø25mm | |
| 扭转刀具装置数目 | Max.12 | |
| 扭转刀具转速 | 50～5,000min-1 | |
| 疾速进给速率 | X轴 | 20m/min |
| Z轴 | 20m/min | |
| B（Z2）轴 | 20m/min | |
| 主轴机电 | SP1 | 11/7.5/5.5kW（15％/15min/cont.） |
| SP2 | 5.5/3.7kW（15min/cont.） | |
| 扭转东西机电 | 2.8/1.0kW | |
| 额外功率耗损 | 26kVA | |
| 机器高度 | 1,745mm | |
| 机床面积 | W2,350 × D1,433mm | |
| 分量 | 3,880kg | |
